Optinis pluoštas, kaip pagrindinė šiuolaikinių ryšių technologijų, jutimo technologijų ir lazerinių technologijų sudedamoji dalis, jo skersmuo yra ne tik pagrindinis šviesos laidumo rodiklis, bet ir daro didelę įtaką perdavimo efektyvumui, sintezės sujungimo operacijos patogumui ir patikimumui. inžinerinės programos. Optinio pluošto skersmuo labai skiriasi nuo mikronų iki milimetro, kiekviena specifikacija atlieka tam tikrą taikymo misiją, toliau pateikiama kelių pagrindinių optinio pluošto tipų, klasifikuojamų pagal skersmenį, populiarinimas.
Mikro/nano pluoštas
Kaip rodo pavadinimas, jo skersmuo yra labai mažas, paprastai nuo mikronų (μm) iki šimto nanometrų (nm) skalėje, artimas perduodamos šviesos bangos ilgiui arba mažesnis už jį. Ši charakteristika suteikia itin aukštą optinio lauko uždarumą ir puikias greito bangų perdavimo savybes, todėl ji yra mėgstamiausia jutimo srityje. Naudojant dujas, kampinį greitį, biologinį ir temperatūros jutimą, mikronano optiniai pluoštai pasižymi išskirtiniu jautrumu ir tikslumu. Tuo tarpu jis taip pat yra unikalus ir turi dideles taikymo galimybes nanoskalės optinėje artimojo lauko jungtyje, netiesinėje optikoje ir atominėje optikoje.
Mikro-nano optinis pluoštas ir jo pritaikymas

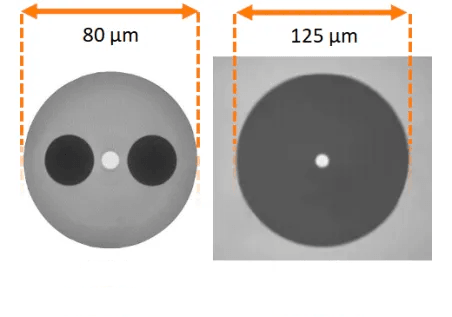

Smulkaus skersmens optinis pluoštas Mažesnis arba lygus 80 μm
Skersmuo paprastai neviršija 80 μm, pasižymi puikiu atsparumu lenkimui, tuo pačiu išlaikant aukštą informacijos perdavimo efektyvumą. Siekiant tankinti ir miniatiūrizuoti įrangą, smulkaus skersmens optiniai pluoštai plačiai naudojami ryšių, jutimo ir medicinos srityse. Nesvarbu, ar tai būtų didelio tankio šviesolaidinių kabelių sistemos, šviesolaidžio į namus (FTTH) projektai, šviesolaidinio žiedo įrenginiai miniatiūriniuose šviesolaidiniuose giroskopuose ar net endoskopai ir šviesolaidiniai skalpeliai medicinos įrangoje, galite pamatyti jo figūrą.
Smulkaus skersmens poslinkį išsaugantis optinis pluoštas ir standartinio skersmens optinis pluoštas, daugiausia naudojamas ryšių ir jutimo srityje
Standartinio skersmens pluoštas 125μm
Tai yra, optinis pluoštas, kurio apvalkalo skersmuo yra 125 μm, yra šviesolaidinio ryšio lauko kertinis akmuo. Jis sumaniai subalansuoja perdavimo efektyvumą, gamybos sąnaudas ir įrengimo paprastumą ir yra plačiai naudojamas kuriant didelio masto šviesolaidinio ryšio tinklus, palaikančius interneto infrastruktūros stuburą. Nesvarbu, ar tai būtų tolimojo ryšio per vandenynus, ar plačiajuosčio ryšio prieiga miestuose, jis patenkina neatidėliotinus visuomenės poreikius dėl didelės spartos ir aukštos kokybės duomenų perdavimo, nes veikia efektyviai ir stabiliai.
Didelio skersmens optinis pluoštas 125μm ~ 500μm
Taip pat žinomas kaip didelio šerdies skersmens pluoštas, jo šerdies skersmuo yra žymiai didesnis nei standartinio optinio pluošto, todėl efektyviai sumažinamas lazerio perdavimo šiluminis ir netiesinis poveikis, todėl norint parodyti savo stipriąsias puses reikia didelės galios lazerio perdavimo arba specialių optinio vaizdo gavimo progų. . Pramoninio lazerinio apdorojimo, suvirinimo, didelio galingumo lazeriu srityje, siekiant efektyvių ir tikslių apdorojimo operacijų; vėliau rinka pristatė kvadratinę šerdį, stačiakampę šerdį, aštuonkampę šerdį ir kitą specialią skaidulų homogenizavimo struktūrą, kad būtų pasiektas šviesos lauko valdymo ir homogenizacijos erdvinis pasiskirstymas, kad būtų išspręstas tradicinis didelio šerdies skersmens optinio pluošto išvesties pluoštas. energija nėra vienoda apdorojant žalos problemą. Medicinos srityje didelio šerdies skersmens optinės skaidulos padeda endoskopams ir mikroskopams pagerinti vaizdo kokybę ir suteikti aiškesnį diagnostinį matymo lauką.
Įvairių tipų didelio skersmens optiniai pluoštai, daugiausia naudojami lazerio energijos perdavimo srityje
Rod-shaped optical fiber >500μm
Jo skersmuo gerokai viršija tradicinę optinio pluošto kategoriją, iki kelių milimetrų ar net dešimčių milimetrų, yra specialus pluoštas, skirtas didelės galios lazeriniam perdavimui. Didelis energijos perdavimo pajėgumas užtikrina lazerio kokybę ir stabilumą perdavimo procese, todėl jis tapo nepakeičiama pagrindine medžiaga pramoniniam lazeriniam apdorojimui ir didelio masto mokslinių tyrimų eksperimentams. Šiuo metu Europoje ir JAV gaminamam iterbio lazdelės formos fotoniniam kristaliniam pluoštui buvo įvestas embargas vidaus pramonei.
Ankstyvas iterbiu legiruotas lazdelės formos fotoninis kristalų pluoštas, išorinis skersmuo 1,5 mm, iterbiu legiruota šerdis 60 µm
Šviesolaidžio skersmuo pasirenkamas atsižvelgiant į konkrečius taikymo scenarijus ir kruopščiai apsvarstytų rezultatų poreikius, o mokslo ir technologijų pažanga šviesolaidžio technologija toliau vystysis, atnešdama daugiau netikėtumų ir pokyčių žmonių visuomenei.
